त्वरित विवरण
लागू उद्योग:
भवन निर्माण सामग्री की दुकानें, निर्माण कार्य, ऊर्जा और खनन, ड्रेजिंग/स्वच्छ नदी /स्वच्छ झील
वीडियो आउटगोइंग-निरीक्षण: प्रदान की गई
मशीनरी टेस्ट रिपोर्ट: प्रदान की गई
मार्केटिंग प्रकार: हॉट प्रोडक्ट 2021
कोर घटकों की वारंटी: 1 वर्ष
कोर घटक: इंजन, पंप
शर्त: नई
प्रकार: कटर सक्शन ड्रेजर
पावर प्रकार: डीजल
ड्राफ्ट (अधिकतम): 1.2 मीटर
मूल स्थान: शेंडोंग, चीन
आयाम (अधिकतम एल * डब्ल्यू * एच): 30x7.5x2.0 मीटर
वजन (अधिकतम): 90T
वारंटी: 2 साल
बिक्री के बाद सेवा प्रदान की: वीडियो तकनीकी सहायता, मुफ्त स्पेयर पार्ट्स, ऑनलाइन समर्थन, फील्ड स्थापना, कमीशनिंग और प्रशिक्षण, क्षेत्र रखरखाव और मरम्मत सेवा
आवेदन: रेत ड्रेजिंग
उत्पाद का नाम: 8 10 12 14 इंच कटर सक्शन झाम
ड्रेजिंग गहराई: 8m ~ 12m
पानी का प्रवाह (अधिकतम): 2000 मीटर3
इंजन: डीजल पावर
रेत उत्पादन: 160-400m3/एच
निर्वहन दूरी: 2500 मीटर
ऑपरेशन सिस्टम: हाइड्रोलिक कंट्रोल
ड्रेजिंग पंप प्रदर्शन:
घोल पंप लंबी सेवा जीवन, पहनने का विरोध और कुशल
उपयोग: पोर्ट नदी झील SeaDredging
गहराई: 8m ~ 12m
पानी का प्रवाह: 800m3/h ~ 2000m3/h
रेत उत्पादन: 160m3/h ~ 400m3/h
निर्वहन दूरी: 800 ~ 1500m
ऑपरेटिंग सिस्टम: हाइड्रोलिक नियंत्रण
बिक्री के बाद सेवा प्रदान करें: वीडियो तकनीकी सहायता, मुफ्त स्पेयर पार्ट्स, ऑनलाइन समर्थन
कारखाने प्रौद्योगिकी वर्षा और नवाचार के 1.15 साल
2. समर्थन प्रदर्शनी और फैक्टरी निरीक्षण
3 एसजीएस वेरिफ़ेड मर्चेंट
4. सही प्रबंधन और बिक्री दर्शन
5. उच्च ग्रेड उत्पादन गुणवत्ता नियंत्रण
7. तर्कसंगत और मानवीय उद्यम प्रबंधन।
8. उच्च अंत प्रतिभाओं की रणनीतिक योजना से निर्देशित, कंपनी छोटे और मध्यम आकार के पर्यावरण संरक्षण इंजीनियरिंग जहाजों और उपकरणों के सहायक संसाधनों के बाजार पर केंद्रित है, और मध्य और उच्च अंत ड्रेजिंग क्षेत्र में बुद्धिमान सहायक सुविधाओं पर केंद्रित है, ताकि अंतरराष्ट्रीय ड्रेजिंग और पर्यावरण संरक्षण उद्योग में ग्राहकों के लिए सबसे अच्छी लागत प्रभावी सेवाएं प्रदान की जा सके ।
निर्माण उपकरणों के मिलान और उन्नयन में मदद करने के लिए, ड्रेजिंग और उद्धार क्षेत्र के लिए प्रतिबद्ध है।
9. उन्नत शक्ति और प्रौद्योगिकी रिजर्व;
वैश्विक सेवा स्थान:
अफ्रीका: मिस्र, नाइजीरिया, केन्या, दक्षिण अफ्रीका, कैमरून, घाना, केन्या, इथियोपिया, मेडागास्कर
एशिया (एसई एशिया): थाईलैंड, मलेशिया, फिलीपींस, इंडोनेशिया, वियतनाम, म्यांमार
एशिया (मध्य एशिया): कजाखस्तान, किर्गिस्तान, उजबेकिस्तान
पूर्वी यूरोप: यूक्रेन, रूस, फ्रांस, रोमानिया, अल्जीरिया,
लैटिन अमेरिका: ब्राजील, पेरू, पैराग्वे, इक्वाडोर,
अर्जेंटीना, कोलंबिया, चिली,
एशिया (एस): श्रीलंका, पाकिस्तान, भारत, बांग्लादेश,
उत्तरी अमेरिका: मेक्सिको,
मध्य पूर्व: संयुक्त अरब अमीरात, सऊदी अरब, तुर्की,
नई तकनीक कटर सक्शन ड्रेजर ड्रेजिंग और ड्रेजिंग, रेत खनन, गोल्ड पैनिंग, आयरन प्रोसेसिंग और लैंड रिक्लेमेशन के लिए काम करती है । प्रासंगिक बुनियादी उपकरण पैरामीटर केवल संदर्भ के लिए हैं
8 इंच कटर सक्शन ड्रेजर, 10 इंच कटर सक्शन ड्रेजर, 12 इंच कटर सक्शन ड्रेजर, 14इंच कटर सक्शन ड्रेजर
TD200 [8inch800m3/एच] | |
ड्रेजर एलओए | 20.0 मीटर |
पतवार आकार (एलएक्स बीएक्सएच) | 13.0x5.2x1.5 मीटर |
मुख्य पांटून (LxBxH) | 8.3x2.2x1.5 मीटर |
साइड पांटून (LxBxH) | 11.0x1.5x1.5 मीटर |
सुव्यवस्थित करना | बॉक्स-स्ट्राक्यूर |
मुख्य इंजन ब्रांड एंड पावर | ̈क्यूमिन्स 224किलोवाट |
| ̈जिचाई 220किलोवाट | |
| ̈वीचाई 220किलोवाट | |
सहायक इंजन ब्रांड एंड पावर | नल |
हार्बर जनरेटर | ̈क्यूमिन्स 20 किलोवाट |
| ̈जीचाई20किलोवाट | |
| ̈वेचाई20kw | |
कुल शक्ति | ̈क्यूमिन्स 244किलोवाट |
| ̈जीचाई240किलोवाट | |
| ̈वेचाई240किलोवाट | |
ड्रेजिंग पंप | वारमैन टेक्नोलॉजी |
डिस्चार्ज पाइप इनरडिया। | 200 मिमी |
सिर | 30 मीटर |
अधिकतम ड्रेजिंग गहराई | 8मीटर |
वाटरफ्लो | 800 मीटर3/एच |
ठोस और क्षमता | 160 मीटर3/एच |
डिस्चार्ज दूरी | 800 मीटर |
कटरहेड दीया। | 1300मिमी |
कटर पावर | 30किलोवाट |
ड्राफ्ट | 1.1 मीटर |
विस्थापन | 65T |
हाइड्रोलिक कंट्रोल सिस्टम | पीएलसी सीमेंस |
तार रस्सी खींच बल [चरखी उठाने] * मात्रा | 40केएन * 1 |
तार रस्सी खींच बल [Traversingwinch) * मात्रा | 40केएन * 2 |
ऑपरेशन रूम | समायोज्य कुर्सी |
| चल साइड-विंडो, | |
| वायुशतक, | |
| पीएलसीसिस्टम, | |
| सिग्नललाइट्स और फ्लडलाइट | |
कुल वजन | 50T |
कुल ईंधन तेल की खपत | 34L/H |
TD250 [10inch1000m3/h] | |
ड्रेजर एलओए | 24.5 मीटर |
पतवार आकार (एलएक्स बीएक्सएच) | 16.0x6.2x2.0 मीटर |
मुख्य पांटून (LxBxH) | 11.6x2.2x2.0 मीटर |
साइड पांटून (LxBxH) | 14.0x2.0x2.0 मीटर |
सुव्यवस्थित करना | बॉक्स-स्ट्राक्यूर |
मुख्य इंजन ब्रांड एंड पावर | ̈क्यूमिन्स 298किलोवाट |
̈जिचाई 330किलोवाट | |
̈वीचाई 294किलोवाट | |
सहायक इंजन ब्रांड एंड पावर | नल |
हार्बर जनरेटर | ̈क्यूमिन्स 20 किलोवाट |
̈जीचाई20किलोवाट | |
̈वेचाई20kw | |
कुल शक्ति | ̈क्यूमिन्स 318किलोवाट |
̈जीचाई350किलोवाट | |
̈वेचाई314किलोवाट | |
ड्रेजिंग पंप | वारमैन टेक्नोलॉजी |
डिस्चार्ज पाइप इनरडिया। | 250 मिमी |
सिर | 30 मीटर |
अधिकतम ड्रेजिंग गहराई | 10 मीटर |
वाटरफ्लो | 1000m3/h |
ठोस और क्षमता | 200m3/h |
डिस्चार्ज दूरी | 1000 मीटर |
कटरहेड दीया। | 1300मिमी |
कटर पावर | 50किलोवाट |
ड्राफ्ट | 1.2 मीटर |
विस्थापन | 98T |
हाइड्रोलिक कंट्रोल सिस्टम | पीएलसी सीमेंस |
तार रस्सी खींच बल [चरखी उठाने] * मात्रा | 40केएन * 1 |
तार रस्सी खींच बल [Traversingwinch) * मात्रा | 40केएन * 2 |
ऑपरेशन रूम | समायोज्य कुर्सी |
चल साइड-विंडो, | |
वायुशतक, | |
पीएलसीसिस्टम, | |
सिग्नललाइट्स और फ्लडलाइट | |
कुल वजन | 60T |
कुल ईंधन तेल की खपत | 45L/H |
TD300 [12inch1500m3/h] | |
ड्रेजर एलओए | 26.0 मीटर |
पतवार आकार (एलएक्स बीएक्सएच) | 19.0x6.2x2.0 मीटर |
मुख्य पांटून (LxBxH) | 11.6x2.2x2.0 मीटर |
साइड पांटून (LxBxH) | 16.0x2.0x2.0 मीटर |
सुव्यवस्थित करना | बॉक्स-स्ट्राक्यूर |
मुख्य इंजन ब्रांड एंड पावर | ̈क्यूमिन्स 522किलोवाट |
̈जिचाई 450किलोवाट | |
̈वीचाई 515किलोवाट | |
सहायक इंजन ब्रांड एंड पावर | नल |
हार्बर जनरेटर | ̈क्यूमिन्स 20 किलोवाट |
̈जीचाई20किलोवाट | |
̈वेचाई20kw | |
कुल शक्ति | ̈क्यूमिन्स 542किलोवाट |
̈जीचाई470किलोवाट | |
̈वेचा535किलोवाट | |
ड्रेजिंग पंप | वारमैन टेक्नोलॉजी |
डिस्चार्ज पाइप इनरडिया। | 300 मिमी |
सिर | 40 मीटर |
अधिकतम ड्रेजिंग गहराई | 10 मीटर |
वाटरफ्लो | 1500m3/h |
ठोस और क्षमता | 300m3/h |
डिस्चार्ज दूरी | 1200 मीटर |
कटरहेड दीया। | 1350मिमी |
कटर पावर | 60किलोवाट |
ड्राफ्ट | 1.3 मीटर |
विस्थापन | 116T |
हाइड्रोलिक कंट्रोल सिस्टम | पीएलसी सीमेंस |
तार रस्सी खींच बल [चरखी उठाने] * मात्रा | 50केएन * 1 |
तार रस्सी खींच बल [Traversingwinch) * मात्रा | 50केएन * 2 |
ऑपरेशन रूम | समायोज्य कुर्सी |
चल साइड-विंडो, | |
वायुशतक, | |
पीएलसीसिस्टम, | |
सिग्नललाइट्स और फ्लडलाइट | |
कुल वजन | 70T |
कुल ईंधन तेल की खपत | 78L/H |
TD350 [14inch2000m3/h] | |
ड्रेजर एलओए | 30.0 मीटर |
पतवार आकार (एलएक्स बीएक्सएच) | 19.0x7.5x2.0 मीटर |
मुख्य पांटून (LxBxH) | 13.8x3.5x2.0 मीटर |
साइड पांटून (LxBxH) | 19.0x2.0x2.0 मीटर |
सुव्यवस्थित करना | बॉक्स-स्ट्राक्यूर |
मुख्य इंजन ब्रांड एंड पावर | ̈क्यूमिन्स 477किलोवाट |
̈जिचाई 540किलोवाट | |
̈वीचाई 478किलोवाट | |
सहायक इंजन ब्रांड एंड पावर | ̈क्यूमिन्स 224किलोवाट |
̈जीचाई220किलोवाट | |
̈वेचाई220किलोवाट | |
हार्बर जनरेटर | ̈क्यूमिन्स 30 किलोवाट |
̈जीचाई30किलोवाट | |
̈weiचाई30kw | |
कुल शक्ति | ̈क्यूमिन्स 731किलोवाट |
̈जीचाई790kw | |
̈वेचाई728किलोवाट | |
ड्रेजिंग पंप | वारमैन टेक्नोलॉजी |
डिस्चार्ज पाइप इनरडिया। | 350 मिमी |
सिर | 45 मीटर |
अधिकतम ड्रेजिंग गहराई | 12 मीटर |
वाटरफ्लो | 2000m3/h |
ठोस और क्षमता | 400m3/h |
डिस्चार्ज दूरी | 1500 मीटर |
कटरहेड दीया। | 1450मिमी |
कटर पावर | 70किलोवाट |
ड्राफ्ट | 1.4 मीटर |
विस्थापन | 174T |
हाइड्रोलिक कंट्रोल सिस्टम | पीएलसी सीमेंस |
तार रस्सी खींच बल [चरखी उठाने] * मात्रा | 80केएन * 1 |
तार रस्सी खींच बल [Traversingwinch) * मात्रा | 80केएन * 2 |
ऑपरेशन रूम | समायोज्य कुर्सी |
चल साइड-विंडो, | |
वायुशतक, | |
पीएलसीसिस्टम, | |
सिग्नललाइट्स और फ्लडलाइट | |
कुल वजन | 90T |
कुल ईंधन तेल की खपत | 105L/H |
सामान्य विवरण:
6 ~ 14 इंच कटर सक्शन ड्रेजर सेल्फ प्रोपेल्ड या नॉन सेल्फ प्रोपेल्ड, पोर्टेबल कटर सक्शन ड्रेजर है। पतवार को खत्म किया जा सकता है और बॉक्स संरचना के साथ आसानी से फिर से इकट्ठा किया जा सकता है। क्षैतिज स्थानांतरण उपकरणों, कटर सीढ़ी उठाने उपकरणों, स्पड उपकरणों, डेक क्रेन और इतने पर से सुसज्जित। रेत की खुदाई, नदी ड्रेजिंग, गाद निकालने, चैनलों और भूमि के लिए उद्धार, बंदरगाह निर्माण आदि में व्यापक रूप से उपयोग किया जाता है।
फ़ायदा:
विश्वसनीय और कुशल
इंजन, पंप और हाइड्रोलिक सिस्टम जैसे प्रमुख घटक अंतरराष्ट्रीय ब्रांड को अपनाया जाता है।
प्रसव से पहले पूल में परीक्षण किया।
प्रसव से पहले प्रत्येक झाम के लिए गुणवत्ता परीक्षण सभी कार्य को ठीक से काम करने के लिए सुनिश्चित करने के लिए।
सेवाओं
अनुभवी इंजीनियरों की स्थापना और स्थानीय श्रमिकों के प्रशिक्षण का मार्गदर्शन करने के लिए । 24/7 टेक्निकल सपोर्ट स्टैंडबाय । पहले साल में मुफ्त स्पेयर पार्ट्स, सेवाओं के लिए कम लागत ।
ध्वस्त और आसान परिवहन।
1) कटर सिर हाइड्रोलिक मोटर द्वारा संचालित है; कटर असर में लुब्रिकेशन सील-इन इकाइयां हैं।
2) ड्रेसेज पंप को कम करने वाले गियर बॉक्स के माध्यम से मुख्य डीजल इंजन द्वारा संचालित किया जाता है।
3) स्थानांतरण चर्च, कटर सीढ़ी और चरखी उठाने हाइड्रोलिक मोटर द्वारा संचालित कर रहे हैं।
ड्रेजर टेकनेकल विवरण
पांटून फोटो V.1
| ड्रेजर पांटून नाम: ड्रेजर पांटून पांटून सामग्री: जहाज स्टील प्लेट संरचना: काम साइट पर विघटित और इकट्ठा किया जा सकता है पांटून मात्रा: दो तरफ पांटून और एक मुख्य पांटून | ||||
बिजली व्यवस्था नाम :D शील इंजन ब्रांड: प्रसिद्ध शब्द | डीजल इंजन फोटो V.2
| ||||
कमिंस | वीचाई | जिचाई | आवश्यकतानुसार | ||
पावर:60-2000Kw Funcion: झाम को बिजली की आपूर्ति | |||||
गियर बॉक्स फोटो V.3
| मरीन गियर बॉक्स ब्रांड चीन प्रसिद्ध ब्रांड हांग्जो में बनाया गारंटी: इंटरनेशनल वारंटी सेवाएं स्पीड रैटलो:2.1 2.5.1 Controlway.Push-and-pul लेक्सबल शाफ्ट elecricaly, वायवीय | ||||
रेत ड्रेजिंग पंप पंप फ्लो 800-2000m3n रेत उत्पादन 160-400m3/h सामग्री: उच्च क्रोमियम ऐली सुपर पहने हुए प्रतिरोधी डिस्चार्ज दूरी: 800-1500m पंप सील: पैकिंग सील | ड्रेजिंग पंप फोटो V.4
|
हाइड्रोलिक सिस्टर्म फोटो V.5
| हाइड्रोलिक सिस्टम प्यारा सिर हाइड्रोलिक सिस्टम स्पड हाइड्रोलिक सिस्टम चरखी हाइड्रोलिक सिस्टम हाइड्रोलिक पंप हाइड्रोलिक तेल टैंक और पाइप |
कटर हेड ड्राइव प्रकार: हाइड्रोलिक ड्राइव दांत प्रकार: बदलें एलॉय दांत प्यारा दांत सामग्री: K1040Cr पहनने का विरोध प्यारा ब्लेड सामग्री: 16Mn कटर दांत मात्रा: बहु दांत | कटर ड्राइव फोटो V.6
|
ऑपरेशन रूम और कंट्रोल सिस्टम फोटो V.7
| कंट्रोलिंग सिस्टम कॉन्ट्रोवर्सी सिस्टम कंट्रोल डेस्क इंग्रेटेड कंट्रोल के साथ वर्किंग केबिन डेलिक्सी इलेक्ट्रिकल एक्सेसरीज वर्किंग चेयर:1 सेट | ||||
ऑपरेशन रूम
| नियंत्रण प्रणाली
| निगरानी प्रणाली
| |||
स्टील पाइप
| पॉलीथीन फ्लोट
| मिट्टी का निर्वहन रबर पाइप
| |||
डिस्चार्ज सिस्टम एचडीपीई पाइप्स वथ फोटर्स कनेक्शन रबर नली डिस्चार्ज दूरी अनुकूलित सक्शन रबर ट्यूब | |||||

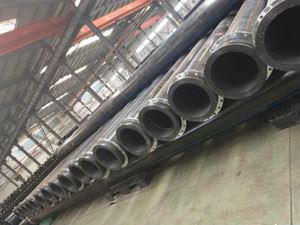

एचडीपीई पाइप
| रबर पाइप
| ||||
स्टील फ्लोट
| |||||
मुख्य आवेदन
1) खनिज खनन (जैसे सोने का खनन, लोहा खनन, टिन खनन आदि)
2) निर्माण सामग्री के रूप में पानी के नीचे रेत और पत्थर की खुदाई
3) इंजीनियरिंग भूमि उद्धार/समुद्र तट बहाली
4) पोर्ट, झील, नदी, हार्बर, चैनल और बांध गाद
5) नए जलमार्ग, बंदरगाह बेसिन और Canalization नई नहर खोदा गया था, और कृषि जल संरक्षण चैनलों का निर्माण किया गया
6) पनडुब्बी पाइपलाइनों, सुरंगों और अन्य हाइड्रोलिक संरचनाओं की खाई खुदाई के लिए इस्तेमाल किया
8 ~ 14 इंच कटर सक्शन ड्रेजर मजबूत भौगोलिक पर्यावरण अनुकूलनशीलता, सरल संरचना, आसान रखरखाव, विश्वसनीय प्रदर्शन, लंबी सेवा जीवन, कम लागत और बड़े कार्यभार (1,000 से 4,000 घन मीटर प्रति दिन) की विशेषता रेत क्षेत्र और नदी रेत खनन के लिए आदर्श विकल्प हैं। इसका उपयोग नमक झीलों, अपतटीय और नदी ड्रेजिंग, कठोर नदी के किनारे खनन, जलमार्ग सुधार और विकास में नमक खनन में भी किया जा सकता है। स्क्रीनिंग और जुदाई के बाद खोदा रेत शुद्ध और समावेश मुक्त है, जो निर्माण उद्योग के लिए एक आदर्श विकल्प है ।
कटर सक्शन ड्रेजर को सोने, लौह अयस्क और अन्य खनिजों को निकालने के लिए अयस्क ड्रेसिंग उपकरणों के साथ स्थापित किया जा सकता है, जिसमें उच्च स्तर के स्वचालन, उच्च निष्कर्षण सटीकता और बड़ी प्रसंस्करण क्षमता की विशेषता है। यह घर और विदेश दोनों में उद्योग का नेतृत्व करता है ।
